華碩筆電鍵盤更換 DIY ; A6jc 鍵盤更換2017-07-22


筆者的筆記型電腦已經服役超過十年了,多年來陪伴筆者南征北討。雖然四公斤多的重量揹起來不輕,但裡面裝載了許多重要資料,筆電早已是陪伴我多年的忠實戰友。

半年前鍵盤開始出現卡鍵問題,起初是 Lctrl 鍵失效,接著 Z 鍵也開始卡住,看來是時候更換零件了。筆者在露天拍賣快速找到了 A6jc 的直排線規格鍵盤,取貨後立即展開 DIY 更換作業。


準備工具

拆卸前請務必先移除電池。工具準備非常簡單:一字與十字螺絲起子各一支,外加一支牙籤即可。

1. 拆卸鍵盤固定螺絲

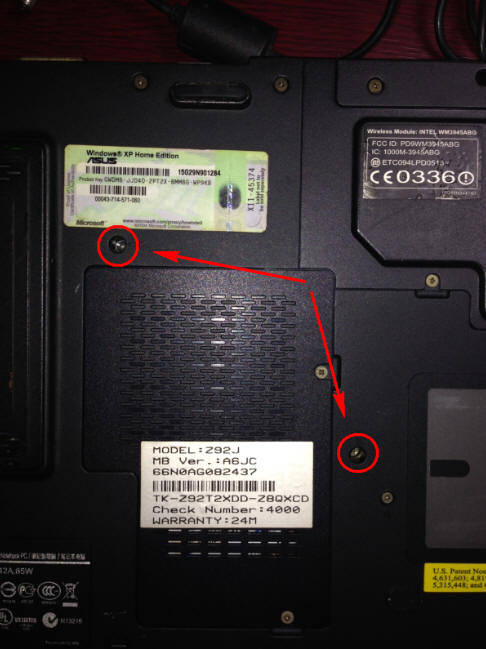

翻到筆電底板,尋找標示有「K」字樣的位置。鍵盤固定螺絲共有兩顆,使用十字螺絲起子將其拆卸下來即可。( 如下圖▼ )

筆電底板 K 標示處螺絲拆卸

2. 推開鍵盤卡榫 (共三處)

使用一字起子將鍵盤上方的卡榫往螢幕方向推開。卡榫位置分別在 Esc 鍵、F8 鍵、Del 鍵上方的間隙處。( 如下圖箭頭處▼ )

推開鍵盤上方固定卡榫示意圖

右手推開卡榫的同時,左手可用牙籤插入鍵盤與底座空隙,輕輕將鍵盤翹起,依序解開三個卡榫。


3. 抽出鍵盤

將螢幕開闔角度開到最大,以約 30 度的角度緩緩將鍵盤拉出底座。注意:施力不可過猛,以免扯壞仍與主機板連接的排線接頭。


4. 推開排線接頭卡榫

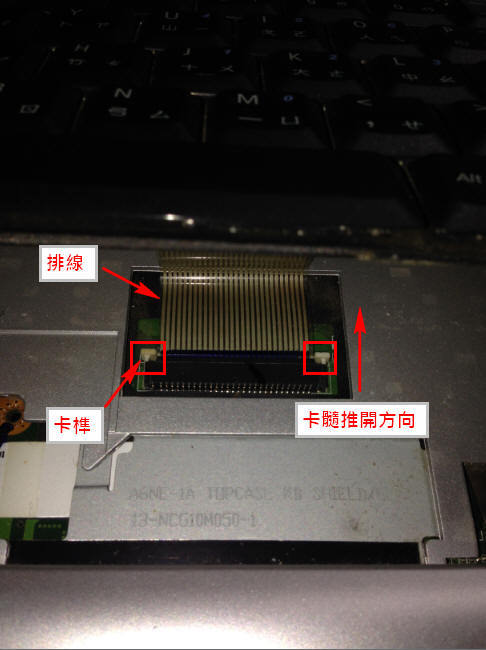

將鍵盤後半部抬起後可見排線固定座。使用一字起子將接頭兩側的卡榫往螢幕方向推開,排線脫離後即可取下舊鍵盤。( 如下圖▼ )

解除排線接頭固定卡榫

5. 更換新鍵盤與測試

安裝新鍵盤前,需先將排線反折以對準接頭位置。接上排線後務必將卡榫推回卡緊。在完全裝回前,建議先開機測試按鍵功能是否正常。確認無誤後,再依反向步驟裝回鍵盤、鎖回螺絲並裝回電池。

換好新鍵盤後,這台十年老戰友又可以繼續陪我迎風踏浪了!
