mSATA SSD 高溫的解決方法 ; 導熱矽膠片( Thermal Pad )  ..... 2017-08-18

有些玩家於換裝 mSATA 固態硬碟後可能會發生一個問題,那就是「固態硬碟高溫」。固態硬碟製造商所標榜的低噪、低功耗與低溫的 Slogan 筆者似乎沒有感受到。

以筆者自行換裝 K 牌的 mSATA 120G SSD 為例,就出現固態硬碟高溫不退的現象。話不多說,直接上圖。

在只開瀏覽器與網頁編輯軟體的情況下,竟飆到高達 73 ℃ 的工作溫度,溫度高的可怕 ! 在這樣的高溫下工作會不會把腦袋給燒壞了啊 ! ( 如下圖▼ )

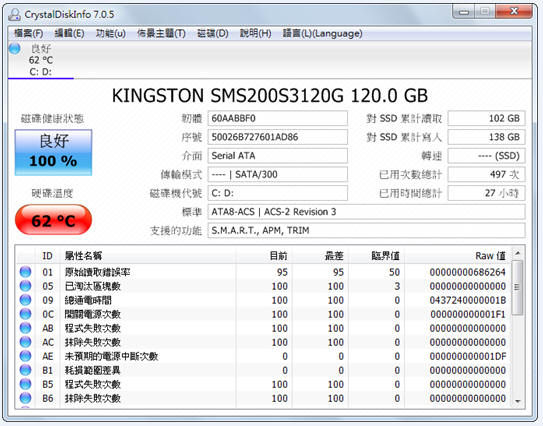

用電風扇狂吹 10 分鐘後的結果,仍然是處在 62 ℃ 的狀態。 ( 如下圖▼ )

筆者自行分析高溫產生的原因,可能是因為筆者這塊 SSD 是以裸裝的形式裝在筆電原本的硬碟槽,SSD 只與硬碟插槽接口做連結接觸,其他的部分全懸空在筆電硬碟槽中。而轉接卡與硬碟晶片所產生的熱,因為沒有好的導熱介質來作導熱與散熱,故而導致 SSD 持續高溫。


既然發現高溫且也分析出可能產生的原因,那麼就必須著手解決。能想到最簡單的方式就是利用矽膠墊片作為導熱介質來輔助散熱。上網找了一下關於導熱矽膠片 ( Thermal Pad ) 的相關訊息 ; 其中有一家專業的廠商願意提供測試樣片。

樣片是由專精於製造導熱產品的高柏科技所提供( 業務員還蠻阿沙力的 )。至於產品能不能達到導熱、降溫的效果 ? 這得要試了才知道。

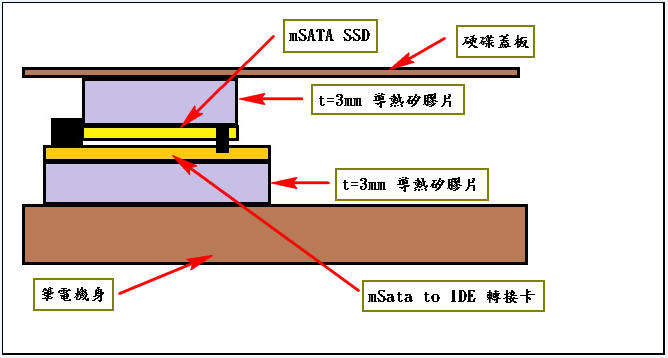

先用示意圖簡單描述一下此次導熱矽膠片的施作位置 : ( 如下圖▼ )

1. 以 3mm 厚的導熱矽膠片黏貼於轉接卡背面,填滿轉接卡與硬碟槽之間的空隙,希望將熱源導到機身。

2. 以 3mm 厚的導熱矽膠片批覆於 mSATA SSD 表面,填滿 SSD 與硬碟槽蓋板之間的空隙,希望將熱源導到硬碟蓋板上。

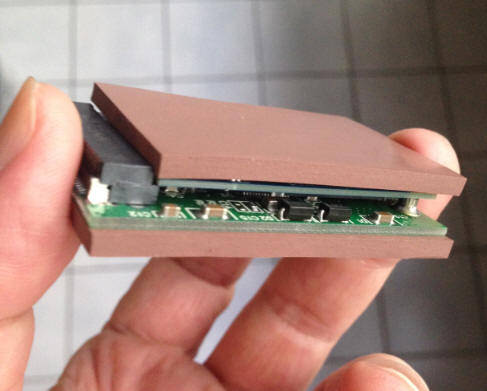

補上一張已貼上導熱矽膠片的照片。咖啡色的導熱矽膠片,導熱係數為 : 2.2 W/mK。




貼好導熱矽膠片後,直接上機測試,見真章囉 ! ...

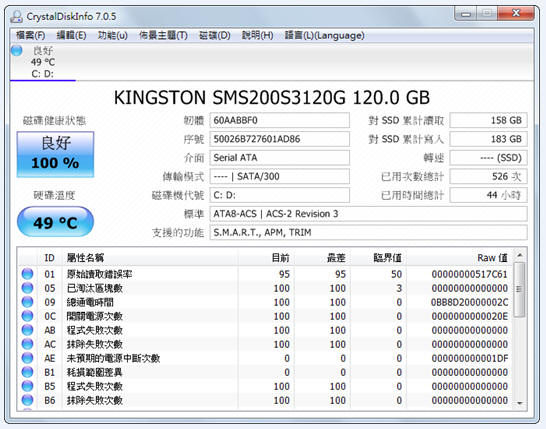

有圖有真相,導熱矽膠片確實有效,貼上導熱矽膠片後 SSD 的工作溫度最高只會跑到 49 ℃ 。( 如下圖▼ )

由實測的數據可證明,導熱矽膠片確實能將熱源導到機身與硬碟蓋板上,加快 SSD 的散熱效果。於使用導熱矽膠片後能將 SSD 的工作溫度由 73 ℃ 降為 49 ℃ ,整整差了有 24 ℃ 之多 ! 由於效果太好了,所以只能用 :「出乎意料之外的好」來形容。

所謂 :「工欲善其事,必先利其器」,同樣的道理,採取正確的方法與使用適當的材料,就能順利解決高溫的問題。因此,由高柏科技所提供的導熱矽膠片確實能達到導熱的效果。而從上述測試的結果數據來看,此次導熱、散熱與降溫的措施是有效的。
